Ausrichten des Druckkopfs

Wenn gerade Linien versetzt gedruckt werden oder der Ausdruck aus anderen Gründen nicht zufrieden stellend ist, muss der Druckkopf ausgerichtet werden.

Hinweis

  • Bei niedrigem Tintenstand wird die Testseite für die Druckkopfausrichtung nicht ordnungsgemäß gedruckt.

    Tauschen Sie daher Tintenbehälter mit niedrigem Tintenstand aus.

Die folgenden Materialien werden benötigt: ein Blatt Normalpapier im A4- oder Letter-Format (auch Recyclingpapier)*

* Das Papier muss beidseitig weiß und sauber sein.

  1. Stellen Sie sicher, dass das Gerät eingeschaltet ist.

  2. Legen Sie ein Blatt Normalpapier des Formats A4 oder Letter in die Kassette ein.

    Nachdem Sie die Kassette zurückgeschoben haben, wird der Bildschirm zur Angabe der Papierinformationen auf dem Touchscreen angezeigt. Wählen Sie A4 oder Letter als Einstellung für Format (Page size) aus und wählen Sie anschließend Registrieren (Register) aus.

    Wenn eine Meldung auf dem Bildschirm angezeigt wird, befolgen Sie die Anweisungen in der Meldung zum Abschließen der Registrierung.

    Hinweis

    • Legen Sie daher Papier in die Kassette ein. Selbst wenn Sie Papier im hinteren Fach einlegen, soll das Druckkopfausrichtungsblatt nicht gedruckt werden.

  3. Öffnen Sie das Bedienfeld und ziehen Sie anschließend das Papierausgabefach aus.

  4. Wählen Sie Einrichten (Setup) im Bildschirm HOME aus.

    Der Einrichtungsmenü-Bildschirm wird angezeigt.

  5. Wählen Sie Wartung (Maintenance) aus.

    Der Bildschirm Wartung (Maintenance) wird angezeigt.

  6. Wählen Sie Automatische Kopfausrichtung (Auto head alignment) aus.

    Der Bestätigungsbildschirm wird angezeigt.

  7. Bestätigen Sie die Meldung, und wählen Sie dann Ja (Yes) aus.

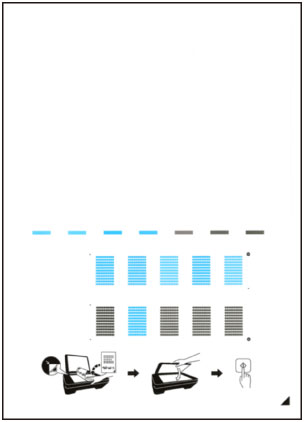

    Nun wird die Testseite für die Druckkopfausrichtung gedruckt.

    Wichtig

    • Berühren Sie den bedruckten Teil der Testseite für die Druckkopfausrichtung nicht. Wenn die Seite verschmutzt oder zerknittert ist, kann sie nicht ordnungsgemäß gescannt werden.

  8. Wenn die Meldung "Wurden die Muster korrekt gedruckt? (Did the patterns print correctly?)" angezeigt wird, stellen Sie sicher, dass das Muster korrekt gedruckt wurde, und wählen Sie dann Ja (Yes) aus.

  9. Bestätigen Sie die Meldung, und legen Sie dann die Testseite für die Druckkopfausrichtung auf die Auflagefläche.

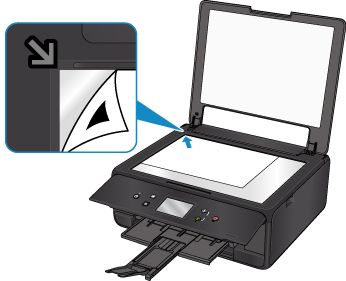

    Legen Sie die Testseite für die Druckkopfausrichtung MIT DER BEDRUCKTEN SEITE NACH UNTEN auf, und richten Sie die Markierung , die sich rechts unten auf dem Blatt befindet, an der Ausrichtungsmarkierung aus.

  10. Schließen Sie behutsam die Vorlagenabdeckung, und wählen Sie OK aus.

    Der Drucker beginnt nun mit dem Scannen der Testseite für die Druckkopfausrichtung, und die Druckkopfposition wird automatisch angepasst.

    Wichtig

    • Bis zum Abschluss der Druckkopfpositionierung dürfen weder die Vorlagenabdeckung geöffnet noch die Testseite für die Druckkopfausrichtung auf der Auflagefläche bewegt werden.

    • Wenn die Fehlermeldung auf dem Touchscreen erscheint, wählen Sie OK aus, um den Fehler aufzuheben, und ergreifen Sie entsprechende Maßnahmen.

  11. Wenn die Abschlussmeldung angezeigt wird, wählen Sie OK aus.

    Nehmen Sie die Testseite für die Druckkopfausrichtung von der Auflagefläche.

Hinweis

  • Sollte der Ausdruck nach der oben beschriebenen Anpassung der Druckkopfposition weiterhin Mängel aufweisen, sollten Sie die Ausrichtung des Druckkopfs manuell über den Computer anpassen.

  • Zum Ausdrucken und Prüfen der aktuellen Druckkopf-Einstellungswerte wählen Sie im Menü Wartung (Maintenance) die Option Kopfausrichtungswert drucken (Print the head alignment value).
